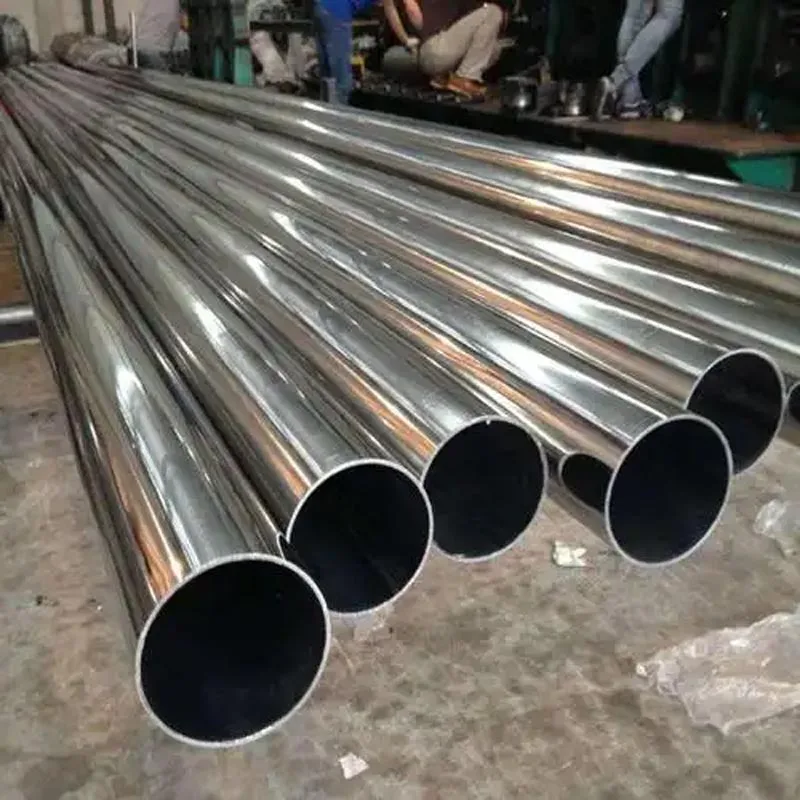

Tubulação GH4169 sem costura

Fabricado por extrusão a quente a partir de tarugos fundidos por indução a vácuo (VIM) e refundidos por arco a vácuo (VAR), GH4169 O tubo sem costura apresenta uma estrutura totalmente sem costura, sem costuras de solda longitudinais ou zonas afetadas pelo calor.

A liga atinge excelente desempenho mecânico através da precipitação de γ'' (Ni₃Nb) e γ' (Ni₃(Al,Ti)) fortalecimento durante um processo de envelhecimento controlado, proporcionando:

● Limite de escoamento acima de 1.034 MPa
● Capacidade de temperatura de serviço de até 700°C
● Excelente resistência à fluência
● Resistência superior à fadiga
● Estabilidade estrutural a longo prazo sob ciclagem térmica

Estas propriedades fazem do tubo sem costura GH4169 um material preferido para motores aeroespaciais, turbinas a gás, sistemas nucleares, e equipamentos para campos petrolíferos de alta pressão.

Por que escolher o tubo sem costura GH4169?

Estrutura perfeita para maior confiabilidade

Ao contrário do tubo de liga de níquel soldado, o tubo sem costura GH4169 é produzido através de extrusão a quente, formando um fluxo contínuo de grãos ao longo da parede do tubo.
Este processo de fabricação elimina potenciais pontos fracos causados ​​pela soldagem e proporciona:

● Sem costura de solda longitudinal
● Nenhuma zona afetada pelo calor
● Melhor ductilidade circunferencial
● Melhor resistência a flutuações de pressão e carga de fadiga

Para equipamentos rotativos e componentes de alta temperatura expostos a milhares de ciclos operacionais, esta estrutura contínua fornece maior confiabilidade de serviço.

Endurecimento por precipitação para alta resistência

O GH4169 obtém sua resistência excepcional através de um processo de tratamento térmico cuidadosamente controlado, em vez de uma simples liga composição.
O processo típico inclui:

● Recozimento em solução a 950–980°C
● Envelhecimento a 720°C durante 8 horas
● Resfriamento controlado até 620°C
● Envelhecimento secundário por 8 horas

Este ciclo de envelhecimento cria precipitados fortalecedores em todo o material, alcançando um equilíbrio de:

● Alto rendimento
● Bom alongamento
● Excelente resistência à fluência
● Desempenho estável em temperaturas elevadas

Ji Lai Da realiza extrusão, tratamento de solução e envelhecimento internamente para manter qualidade consistente e total rastreabilidade para cada lote de produção.

Principais parâmetros de especificação

Principais aplicações

1. Indústria Aeroespacial

O tubo sem costura GH4169 é amplamente utilizado em aplicações de aeronaves e motores aeronáuticos onde a retenção de resistência em altas temperaturas é crítica.

As aplicações típicas incluem:
● Estruturas de montagem do motor
● Carcaças de turbina
● Camisas de combustão
● Anéis de proteção da turbina
● Componentes do pós-combustor

A liga mantém o desempenho mecânico sob exposição contínua à vibração, ciclagem térmica e elevada temperaturas de operação.

2. Indústria de geração de energia

Nas turbinas a gás industriais, os componentes da zona de combustão operam sob condições térmicas extremas, onde o aço inoxidável comum os aços não podem fornecer vida útil suficiente.

GH4169 é comumente selecionado para:
● Componentes de turbina de alta temperatura
● Peças do sistema de combustão
● Estruturas que suportam pressão

Sua excelente resistência à fadiga e à fluência suporta operação de longo prazo, medida em dezenas de milhares de horas.

3. Aplicações nucleares e de petróleo e gás

O tubo sem costura GH4169 também é usado em ambientes exigentes que exigem alta resistência e resistência à corrosão.

As aplicações incluem:
● Suportes de canal de combustível nuclear
● Tubos guia da haste de controle
● Equipamento de cabeça de poço HPHT
● Ferramentas de fundo de poço
● Carcaças de válvulas de segurança subterrâneas

O material funciona de forma confiável sob condições que envolvem alta pressão, temperatura elevada, sulfeto de hidrogênio e mídia corrosiva.

Processo de Fabricação e Controle de Qualidade

produz tubo sem costura GH4169 em suas instalações de Wuxi usando controle procedimentos de fabricação desde a preparação do tarugo até a inspeção final.

O processo de produção inclui: 1. Preparação de boleto VIM + VAR 2.Formação de extrusão a quente 3. Recozimento de solução 4. Tratamento de envelhecimento 5. Inspeção ultrassônica 6. Testes mecânicos e dimensionais

Cada lote de produção é fornecido com documentação completa, incluindo:
● Certificado de teste de moinho EN 10204 3.1
● Relatório de composição química
● Registro de tratamento térmico
● Resultados de testes mecânicos
● Documentação de inspeção

Este sistema de rastreabilidade permite que clientes aeroespaciais, de energia e industriais verifiquem a qualidade do material em todo o processo. toda a cadeia de abastecimento.

Informações sobre pedidos

Ao solicitar um orçamento para tubo sem costura GH4169, os clientes devem fornecer:
● Diâmetro e espessura de parede necessários
● Padrão aplicável (GB/T, ASTM B670, AMS 5596, etc.)
● Temperatura e pressão operacional
● Requisitos de tratamento térmico
● Especificações de inspeção
● Quantidade necessária

A equipe técnica da Ji Lai Da analisa cada requisito antes da produção para garantir que o tubo sem costura GH4169 fornecido atenda as propriedades mecânicas exigidas, tolerâncias dimensionais e padrões de aplicação.

Perguntas frequentes

P: GH4169 é igual ao Inconel 718?

R: Sim. GH4169 é a designação chinesa sob GB/T 14992 para a liga conhecida como Inconel 718 (UNS N07718) no Sistema ASTM. Os requisitos químicos e mecânicos são equivalentes em ambos os padrões.

P: O tubo sem costura GH4169 pode ser usado acima de 700 °C?

R: O serviço prolongado acima de 700 °C não é recomendado porque os precipitados gama-double-prime começam a engrossar, reduzindo a força a longo prazo. Para operação contínua acima de 700 °C, considere GH4145 (Inconel X-750) ou GH4099 em vez disso.

P: Vocês fornecem apenas na condição recozida em solução?

R: Sim. Especifique em seu pedido de compra se você precisa da condição envelhecida ou apenas recozida. Jiangsu Ji Lai Da pode enviar qualquer um dos dois, e o certificado de teste do moinho refletirá a condição real fornecido.

P: Quais testes não destrutivos são realizados no tubo sem costura GH4169?

R: O teste ultrassônico de acordo com ASTM E213 e a inspeção de correntes parasitas de acordo com ASTM E309 são padrão em todos os lotes. Adicional métodos de teste podem ser providenciados mediante solicitação quando você faz seu pedido.
