Fabricante líder de tubos sem costura de aço inoxidável com formato especial
Como fabricante profissional na China,JILAIDAgostaria de lhe fornecer alta qualidade Tubo sem costura de aço inoxidável com formato especial, que é produzido pelo mesmo processo de extrusão a quente do tubo redondo sem costura, mas com uma geometria de matriz e mandril que forma uma seção transversal não circular em uma única passagem. O metal flui plasticamente na abertura moldada, assumindo geometrias quadradas, retangulares, hexagonais, elípticas, perfil L, perfil T ou totalmente personalizadas. Como toda a seção transversal é formada em um único curso de compressão, a parede é contínua – sem solda, sem costura, sem junta para enfraquecer ou inspecionar.
Por que um tubo nem sempre é redondo
Um tubo redondo é o padrão porque um círculo é o formato que resiste à pressão interna com mais eficiência. Mas nem todo tubo carrega pressão. Alguns transportam refrigerante através de um rack de servidor. Alguns servem como um membro estrutural onde as superfícies de montagem planas são importantes. Alguns substituem um componente usinado cuja seção transversal deve corresponder a um alojamento ou canal de fluxo. Em cada um desses casos, o comprador não precisa de um tubo redondo - ele precisa de um formato e precisa dele sem costura, porque uma costura de solda em um perfil não redondo é ainda mais difícil de inspecionar e tem maior probabilidade de falhar do que em um tubo circular.
JILAIDA opera ferramentas de extrusão para perfis padrão e personalizados em 304, 316, 310S, 2205 e classes austeníticas com alto teor de níquel. O relacionamento direto da fábrica é mais importante aqui do que para o tubo redondo, porque um perfil personalizado geralmente requer a fabricação de uma nova matriz - e o comprador precisa conversar com as pessoas que realmente projetam e usinam a matriz, e não com uma empresa comercial que transmite mensagens.
Formas e de onde elas vêm
A tabela abaixo não é um catálogo de tudo o que já produzimos. É um mapa das famílias de perfis recorrentes em nosso cronograma de produção, organizado pela lógica de aplicação que orienta cada formato.
|
Perfil |
Notas típicas |
Configuração de parede |
O que a forma alcança |
|
Quadrado (parede igual) |
304, 316, 2205 |
3-8 mm em todos os lados |
Enquadramento arquitetônico, estrutural e de equipamentos |
|
Retangular (parede igual) |
304, 316 |
3-6mm |
Bandejas de cabos, conduítes, coberturas de trocadores de calor |
|
Quadrado (parede desigual) |
304, 316 |
3,3 mm x 3 lados + base de 13 mm |
Resfriamento líquido de data center com IA – placas frias diretas ao chip |
|
Hexagonal |
316, 2205 |
4-8mm |
Estoque de fixadores, caixas de sensores, vedações rotativas |
|
Elíptico |
304, 316 |
2-5mm |
Linhas de fluidos de baixo perfil, roteamento de gases medicinais |
|
Perfil L |
316L, 2205 |
4-10mm |
Reforço de canto, suporte, substituição de ângulo estrutural |
|
Perfil T |
304, 316 |
4-8mm |
Divisória, divisória, trilho de suporte nas partes internas do tanque |
|
Personalizado (para desenho) |
Qualquer classe extrudável |
Por especificação |
Geometria definida pelo comprador para equipamentos proprietários |
Os perfis quadrados e retangulares de paredes iguais são os mais simples - a folga da matriz é uniforme em todo o perímetro e o metal flui simetricamente. Perfis de paredes desiguais são mais exigentes. Quando uma parede é significativamente mais espessa que as outras - a base de 13 mm versus as laterais de 3,3 mm no tubo de resfriamento AI - o metal deve preencher uma cavidade mais profunda em um lado, enquanto mantém uma parede mais fina em outro lugar. Isso requer um projeto cuidadoso da matriz e distribuição de temperatura de pré-aquecimento para evitar enchimento incompleto ou rasgo na transição da parede fina.
O aplicativo de resfriamento de data center AI
A demanda portubo sem costura de aço inoxidável com formato especialmudou de caráter em 2023. Antes disso, os perfis personalizados eram pedidos de nicho para fabricantes de equipamentos - uma carcaça de bomba aqui, um suporte de sensor ali. Então a IA aconteceu.
Um cluster de treinamento de IA moderno consome de 130 a 250 kW por rack, e a densidade de potência está aumentando. O resfriamento do ar não consegue acompanhar. O resfriamento líquido não é mais opcional – é a única estratégia de gerenciamento térmico que pode ser dimensionada para campi de IA em escala de gigawatts. O tubo de distribuição de refrigerante que vai da CDU (unidade de distribuição de refrigerante) até a placa fria em cada GPU deve ser livre de vazamentos, resistente à corrosão e geometricamente preciso. Um vazamento dentro de um rack de servidor cheio de GPUs não é um evento de manutenção – é uma perda de capital.
É aqui que entra o tubo quadrado de parede desigual. A placa fria que fica diretamente na matriz da GPU precisa de uma base plana e espessa para contato térmico e paredes laterais finas para otimização de peso e fluxo. Nosso perfil de produção padrão para esta aplicação é de 3,3 mm em três lados e 13 mm na base, extrudado em 304 ou 316 sem costura. A base espessa fornece massa térmica e superfície de montagem; os lados finos reduzem o peso e permitem que o tubo seja fixado na estrutura do rack. Um equivalente soldado teria uma costura ao longo da base – exatamente onde ocorre o contato térmico e exatamente onde um vazamento seria catastrófico.
Para o coletor de distribuição CDU para rack, fornecemos tubo retangular sem costura em 304 e 316 que direciona o refrigerante através dos corredores do rack. São perfis maiores, normalmente de 50 mm x 25 mm com parede de 3 mm, que transportam água gelada ou uma mistura de glicol de 0,3 a 0,8 bar. A construção perfeita elimina o risco de vazamento da costura sob vibração de longo prazo devido ao ciclo da bomba.
Para implantações em hiperescala, o comprador normalmente é um EPC de data center ou um integrador de sistema de refrigeração líquida, e não o fabricante do servidor. Eles especificam a geometria do perfil, a classe, a rugosidade da superfície interna (Ra abaixo de 1,6 micrômetros para limpeza do líquido refrigerante) e o comprimento. A RFQ geralmente inclui um desenho com tolerâncias de mais ou menos 0,1 mm em dimensões críticas. O fabricante chinês Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. produz conforme desenho e envia com um relatório de inspeção dimensional que mapeia cada dimensão especificada.
Outros aplicativos que geram perfis personalizados
Além do resfriamento AI, o tubo sem costura de aço inoxidável com formato especial atende aplicações onde a seção transversal deve realizar trabalho mecânico e não apenas conter fluido:
Tubo hexagonal para aplicações em fixadores e sensores. As seis superfícies planas fornecem superfícies planas ou planos de montagem. Em 316 e 2205, o tubo hexagonal é usinado em porcas de acoplamento e carcaças de sensores para serviços offshore e químicos. A construção sem costura significa que o furo é concêntrico com o perfil hexagonal - um tubo soldado teria uma costura de solda assimétrica que interfere na geometria do furo.
Tubo elíptico para roteamento de baixo perfil. Quando uma linha de fluido deve passar por um espaço estreito entre dois componentes, um tubo elíptico carrega a mesma área de fluxo que um tubo redondo de diâmetro menor, mas cabe em uma altura de perfil mais baixa. Usado em coletores de gases medicinais, roteamento de dutos aeroespaciais e conjuntos compactos de trocadores de calor.
Perfis L e T para substituição estrutural. Em vez de soldar cantoneiras ou barras em T na superfície do tubo, o comprador especifica um perfil extrudado em L ou T em uma única peça. A transição perfeita entre as duas pernas elimina a concentração de tensão no raio da raiz de uma junta soldada. Esses perfis aparecem em partes internas de tanques, defletores de vasos de pressão e suportes arquitetônicos onde a inspeção de solda é impraticável.
Quadrado e retangular para uso arquitetônico e estrutural. Estrutura de equipamentos, suportes de transportadores, gerenciamento de cabos. Em 304, estes são perfis básicos - mas o tubo quadrado sem costura em 2205 ou 310S serve para aplicações estruturais de alta tensão ou alta temperatura, onde uma costura soldada seria um ponto de início de fadiga.
- View as

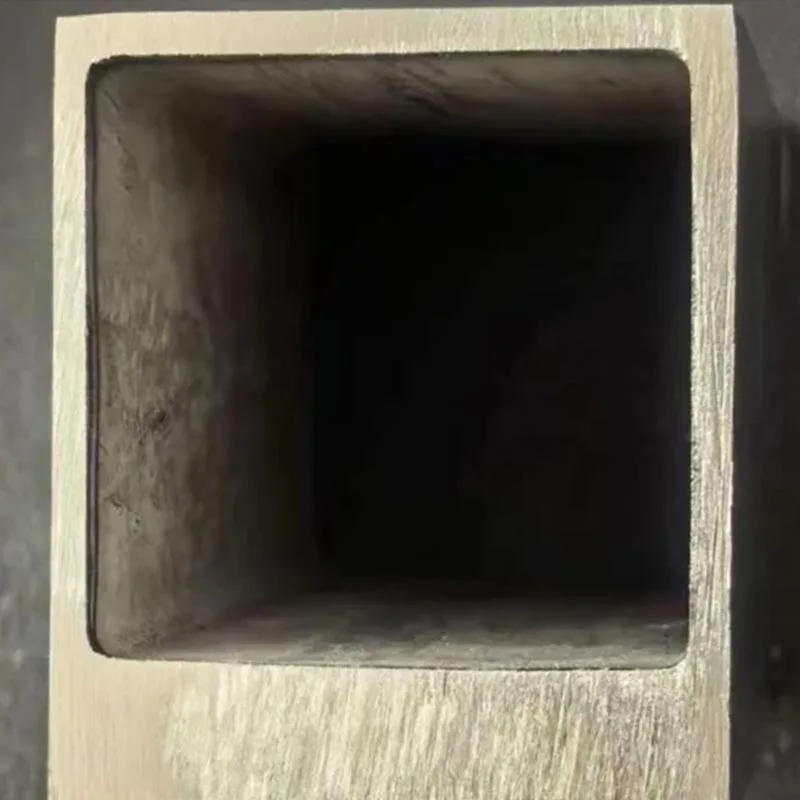

Tubos de resfriamento líquido para data centers
Os tubos de resfriamento líquido para data centers da fábrica JILAIDA não são um único SKU – cinco arquiteturas de resfriamento líquido são executadas em data centers de produção hoje, e cada uma impõe uma demanda diferente ao tubo. Os loops de placa fria transportam água deionizada ou glicol diluído de um coletor no nível do rack para placas frias de cobre em pacotes de CPU e GPU. A imersão monofásica submerge o servidor em fluido dielétrico; o tubo é o circuito secundário que puxa o calor através de um trocador de calor no lado do rack.

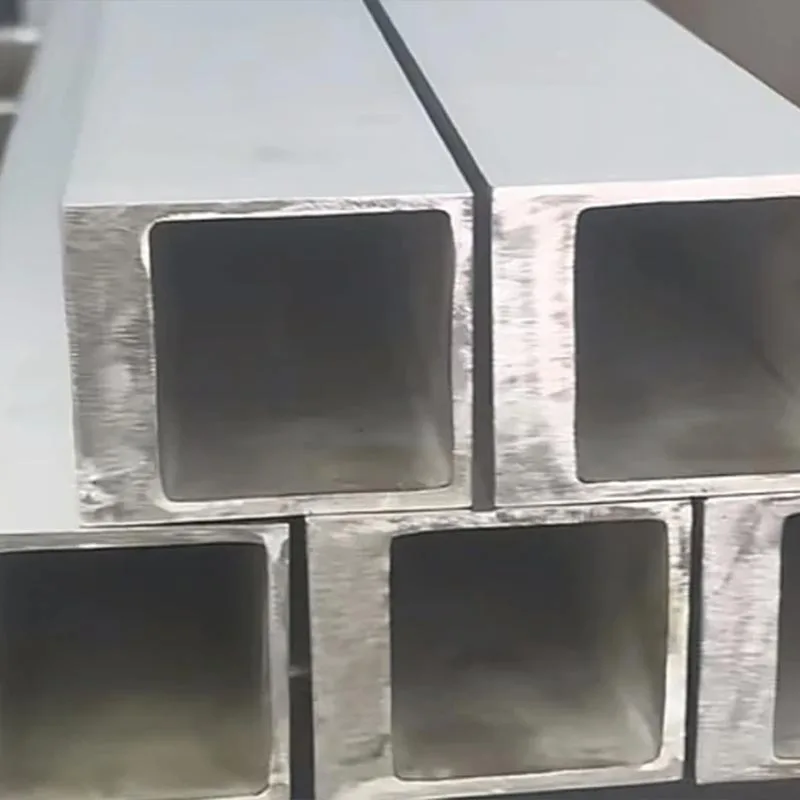

Tubo Extrudado Quadrado de Aço Inoxidável
Ji lai da é um fabricante profissional na China de tubo quadrado extrudado de aço inoxidável, fornecendo tubos quadrados extrudados a quente sem costura com integridade de pressão superior, desempenho térmico e seções transversais personalizadas. Ao contrário dos tubos quadrados soldados, esses tubos são formados a partir de um único tarugo, sem costuras de solda ou cantos fracos, garantindo maior resistência, melhor resistência à corrosão e excelente estabilidade dimensional. Disponível em 304, 316, 310, 310S, 316L e outros tipos de aço inoxidável austenítico, nossa fábrica oferece soluções personalizadas, documentação MTC e fornecimento direto no atacado para compradores industriais globais.

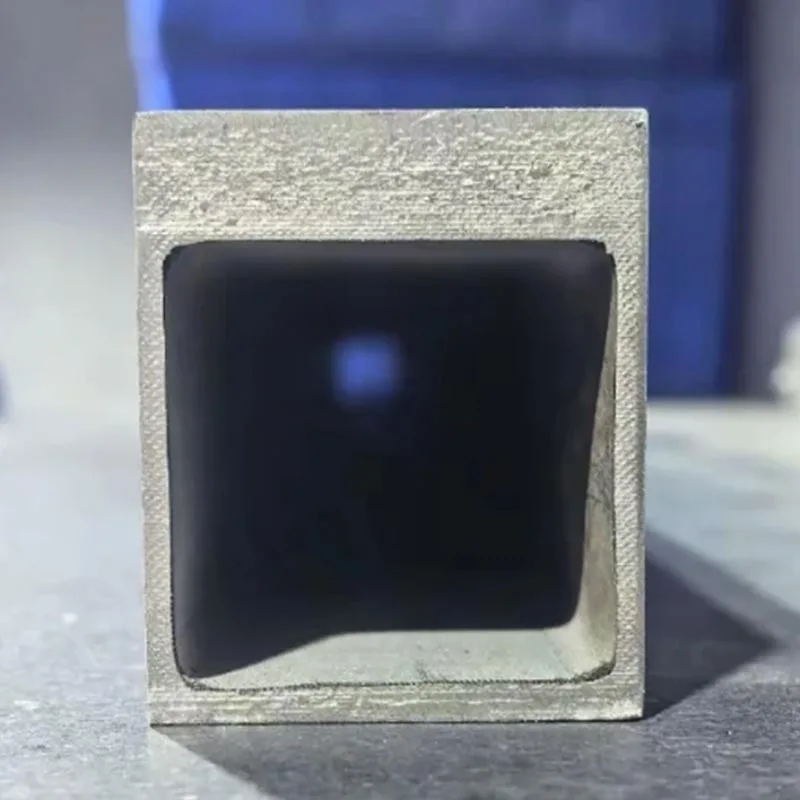

Tubo quadrado extrudado 316
fabrica o tubo quadrado extrudado 316 usando tecnologia de extrusão a quente, fornecendo uma estrutura de peça única sem costuras de solda. O aço inoxidável 316 contém 2–3% de molibdênio, proporcionando uma resistência visivelmente melhor à corrosão por pites e frestas do que as alternativas de grau 304. O tubo quadrado extrudado 316 da Ji lai da é adequado para exposição à água salgada, processamento químico e qualquer ambiente onde a corrosão induzida por cloreto seja uma preocupação - tudo a um preço significativamente inferior ao dos tubos quadrados de liga à base de níquel.

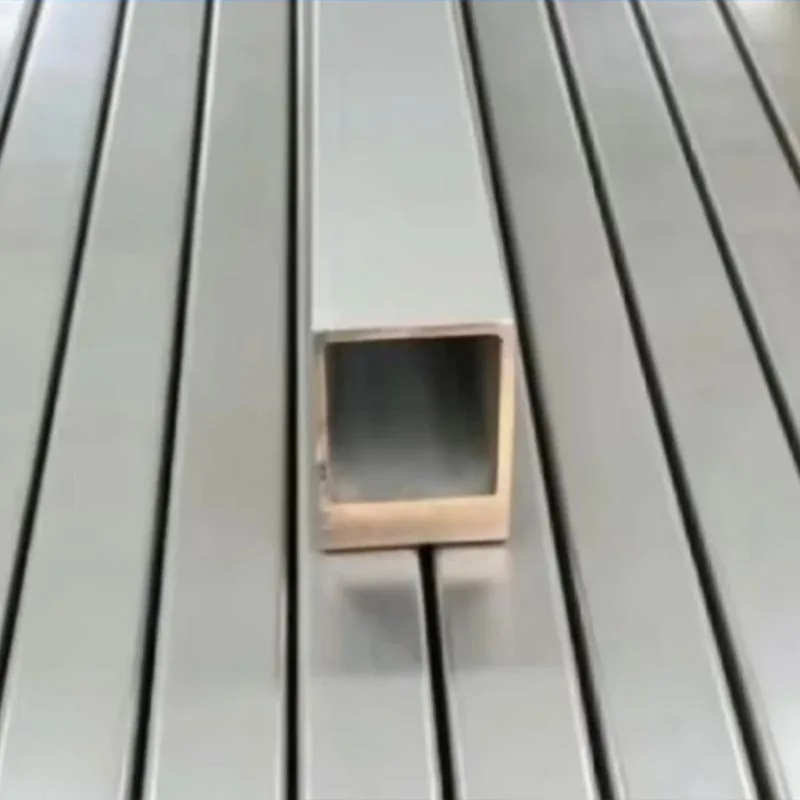

Tubo quadrado extrudado 304
304 é o aço inoxidável mais utilizado no mundo – e por boas razões. Ele oferece sólida resistência à corrosão, boa conformabilidade e resistência mecânica confiável com o menor custo de material da família de inoxidáveis. O tubo quadrado extrudado 304 da Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. aproveita essas mesmas vantagens e as transforma em um perfil quadrado sem costura por meio de extrusão a quente, proporcionando um tubo de peça única sem costuras de solda a um preço que as ligas de níquel e até mesmo 316 não conseguem alcançar. Se o seu projeto não enfrenta cloretos ou temperaturas extremas, o 304 é quase sempre a escolha económica mais inteligente.
Tubo de resfriamento refrigerado a líquido AI
O tubo de resfriamento refrigerado a líquido AI é um perfil de formato contínuo extrudado a quente projetado para transportar o líquido refrigerante diretamente contra os componentes geradores de calor dentro dos racks de treinamento AI - onde um único gabinete pode consumir 100 kW e o resfriamento a ar não pode mais remover essa densidade de calor em potência de ventilador ou níveis acústicos aceitáveis. O tubo apresenta uma seção transversal de parede desigual: 3,3 mm em três lados e 13 mm na face do dissipador de calor, minimizando o comprimento do caminho térmico onde é mais importante.
Como funciona o Die Design e por que isso afeta sua cotação?
Quando um comprador envia um desenho para um perfil personalizado, a primeira pergunta não é “podemos fazer isso”. A primeira pergunta é "o fluxo de metal pode preencher esta forma em uma passagem?" O metal flui sob compressão ao longo do caminho de menor resistência. Uma cavidade estreita e profunda na matriz - a parede da base de 13 mm do tubo de resfriamento AI, por exemplo - é preenchida por último e mais lentamente. Se a temperatura de pré-aquecimento não for uniforme em todo o tarugo, o lado mais frio resistirá ao fluxo e o tubo sairá com um preenchimento incompleto na parede espessa.
Abordamos isso através do projeto da matriz: a geometria da cavidade inclui cones e raios de transição que guiam o fluxo do metal. O sistema de aquecimento por indução mantém o tarugo na temperatura de forjamento entre mais ou menos 15 graus. E a velocidade da prensa é calibrada de acordo com os requisitos de preenchimento do perfil – mais lenta para cavidades profundas, mais rápida para formas rasas e simétricas.
Para um perfil padrão (quadrado, retangular, hexagonal), temos ferramentas existentes e podemos cotar imediatamente. Para um perfil personalizado, a fabricação de uma nova matriz leva de 15 a 20 dias úteis. O custo da matriz é amortizado no preço por metro para ordens de produção acima de 500 metros; para pedidos menores, aplica-se uma taxa única de ferramentas. É por isso que solicitamos a quantidade total na RFQ - ela determina se o custo da matriz é distribuído pelo pedido ou cobrado separadamente.
Dimensões e Tolerâncias
|
Parâmetro |
Perfis padrão |
Perfis personalizados |
|
Corte transversal |
10 x 10 mm a 80 x 80 mm |
Por desenho do comprador |
|
Espessura da Parede |
2 a 10 mm |
2 a 13 mm (parede desigual disponível) |
|
Comprimento |
3.000 a 6.000 mm |
3.000 a 6.000 mm |
|
Tolerância da seção transversal |
+/- 0,3mm |
+/- 0,1 mm (precisão), +/- 0,3 mm (padrão) |
|
Tolerância de parede |
+/- 10% |
+/- 8% (precisão), +/- 12% (padrão) |
|
Retidão |
<= 2 mm por metro |
<= 1,5 mm por metro (precisão) |
|
Superfície |
Decapado, polido ou recozido brilhante |
Por especificação |
|
Raio de canto |
1 a 3 mm (padrão) |
Por desenho |
As tolerâncias de precisão são especificadas pelos compradores que precisam que o tubo se encaixe em um alojamento usinado ou combine com outro componente sem folga. Quanto mais restrita for a tolerância, mais lenta será a taxa de produção e maior será o custo por metro. Para a maioria das aplicações estruturais e arquitetônicas, a tolerância padrão é suficiente.
Estratégia de Materiais e Corrosão
A seleção da classe para um tubo sem costura de aço inoxidável com formato especial segue a mesma lógica do tubo redondo, mas com uma consideração adicional: a aplicação pode exigir que o formato seja um membro estrutural, e não apenas um transportador de fluido. Nesse caso, as propriedades mecânicas são tão importantes quanto a resistência à corrosão.
304. De uso geral. Tubo quadrado arquitetônico, estrutura de equipamentos, estrutural não corrosivo. Menor custo.
316 e 316L. Ambientes contendo cloreto. Equipamentos marítimos, estruturas costeiras, tubos de resfriamento AI onde o refrigerante contém glicol ou salmoura inibida. 316L é especificado quando o perfil será soldado em uma montagem maior.
310S. Estrutural de alta temperatura. Estrutura do forno, suportes do forno, acessórios de tratamento térmico. A química 25Cr-20Ni mantém a resistência à oxidação até 1150 C.
2205 duplex. Quando o perfil deve suportar carga mecânica em ambiente de cloreto. O rendimento de 450 MPa significa que a seção pode ser mais fina que 316L para a mesma capacidade estrutural. Utilizado em membros estruturais de plataformas offshore e internos de usinas de dessalinização.
Austenítico com alto teor de níquel (Х20Н25 / 03Х20Н25). Perfis para equipamentos químicos do mercado CIS onde é necessária resistência moderada a ácidos a um custo menor do que as ligas de níquel. A variante de baixo carbono evita a sensibilização em perfis que serão soldados a jusante.
Inspeção e Documentação
Cada remessa de tubo sem costura de aço inoxidável com formato especial da Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. carrega o padrão EN 10204 3.1 MTC, com 3.2 disponível mediante solicitação. O pacote de documentação inclui:
• Certificado de Teste de Material (EN 10204 3.1 ou 3.2)
• Relatório de análise química (varredura elementar completa)
• Relatório de teste mecânico (tração, rendimento, alongamento, dureza)
• Relatório de inspeção dimensional (seção transversal, espessura da parede, comprimento, retilineidade, raio do canto)
• Registro de inspeção visual e de superfície
• Testes complementares, se especificado: PMI, ultrassônico, hidrostático
Para aplicações de data center de IA, os compradores frequentemente solicitam um relatório de mapa dimensional adicional que compare cada dimensão de desenho especificada com o valor medido em um tubo de amostra da produção. Produzimos este relatório sem custo adicional quando o comprador fornece um desenho com legendas de tolerância. A ISO 9001 rege o sistema de qualidade. Inspeção SGS, BV e TUV disponível.
Processo de pedido
Envie uma RFQ com o seguinte:
1. Geometria do perfil. Para formatos padrão (quadrado, retangular, hexagonal), especifique as dimensões. Para perfis personalizados, anexe um desenho com tolerâncias e raios de canto.
2. Classe e padrão. UNS ou padrão nacional equivalente. Indique se a certificação de padrão duplo é necessária.
3. Configuração da parede. Parede igual (especifique a espessura) ou parede desigual (especifique cada parede). Para parede desigual, indique qual parede é a mais grossa e em qual direção ela está voltada.
4. Comprimento e quantidade. Total de metros ou número de peças. Para perfis personalizados que necessitam de novas ferramentas, o pedido mínimo é de 300 kg ou 200 metros, o que for maior.
5. Acabamento de superfície. Decapado (padrão), polido (especificar Ra) ou recozido brilhante.
6. Documentação. EN 10204 3.1 ou 3.2. Liste testes complementares. Para aplicações de resfriamento de IA, especifique se um relatório de mapa dimensional é necessário.
7. Condições de entrega. FOB Shanghai, CIF para seu porto ou DDP para suas instalações. Os compradores do Médio Oriente e da Índia normalmente preferem CIF; Os compradores do Sudeste Asiático geralmente nomeiam seu próprio despachante para FOB.
Perguntas frequentes
Você pode produzir um perfil que não esteja listado na tabela?
Sim. A tabela abrange perfis recorrentes. Produzimos canais em U, tubos em forma de D, perfis multicelulares e perfis com nervuras internas. Envie um desenho e avaliaremos se a geometria é extrudável - a principal restrição é se o metal pode preencher todas as cavidades da matriz em uma única passagem sem rasgar.
Qual é o prazo de entrega para um perfil personalizado?
Ferramental existente (padrão quadrado, retangular, hexagonal): 3 a 4 semanas. Fabricação de nova matriz: adicionar 15 a 20 dias úteis. Após a primeira execução de produção, os pedidos subsequentes usam a mesma matriz e o prazo de entrega cai para a faixa padrão. Mantemos ferramentas para pedidos repetidos sem custo de armazenamento.
Você pode produzir perfis de parede desiguais em classes diferentes de 304 e 316?
Sim, mas a janela forjável é mais estreita para 2205 e 310S. O preenchimento de cavidades profundas em uma parede espessa requer maior força de prensagem e velocidade mais lenta, e as classes de alta liga resistem ao fluxo com mais força. Confirmaremos a viabilidade por desenho. Perfis personalizados Inconel 718 e C276 são possíveis, mas exigem agendamento de campanha dedicado e prazo de entrega mais longo.
