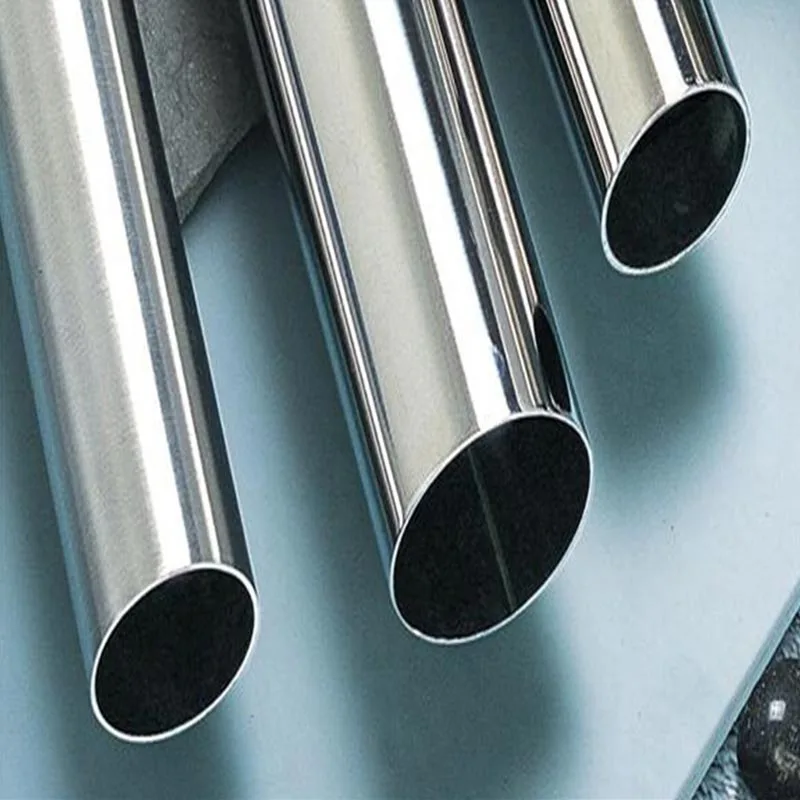

A escolha do tubo de aço inoxidável certo começa com a compreensão de como o tipo de material, o método de fabricação, as dimensões, os requisitos de fabricação e as condições de serviço funcionam juntos. UMTubo sem costura de aço inoxidável 304é um produto tubular de aço inoxidável austenítico baseado no Tipo 304, comumente identificado como UNS S30400 e EN 1.4301. Sua combinação de resistência geral à corrosão, flexibilidade de fabricação, resistência e construção contínua o torna relevante para muitos requisitos de tubulação industrial e comercial. A questão principal não é simplesmente se o 304 é um tipo de aço inoxidável familiar, mas onde suas características se ajustam às condições reais de processo, temperatura, fluido, dimensões e instalação.
O aço inoxidável tipo 304 é amplamente utilizado porque oferece uma combinação equilibrada de liga de cromo-níquel, resistência à corrosão, ductilidade, soldabilidade e desempenho geral de fabricação. Quando fornecido como tubo sem costura, o corpo tubular é formado sem costura longitudinal soldada, o que pode ser importante para aplicações onde a construção sem costura é especificada. Contudo, a seleção de materiais deve sempre considerar o ambiente de serviço completo. A concentração de cloreto, a temperatura, a pressão, a rota de fabricação, os requisitos pós-soldagem, a condição da superfície e os padrões dimensionais podem influenciar se o 304 é uma escolha apropriada. Este guia examina o material de uma perspectiva prática de engenharia, explica suas características de fabricação e desempenho, compara-o com tipos de aço inoxidável relacionados e fornece uma abordagem estruturada para seleção.
- 1. O que define o material e a construção contínua?
- 2. Por que o cromo e o níquel são importantes?
- 3. Como o tubo é fabricado?
- 4. Quais propriedades mecânicas e físicas são importantes?
- 5. Onde o material resiste bem à corrosão?
- 6. Quais indústrias comumente usam este material?
- 7. Como devem ser selecionados o diâmetro, a espessura da parede e o comprimento?
- 8. O que os fabricantes devem saber sobre corte e soldagem?
- 9. Como os padrões afetam a seleção de tubos?
- 10. Como o Tipo 304 se compara ao 304L, 316L e 310S?
- 11. O que os compradores e engenheiros devem verificar antes do uso?
- 12. Perguntas frequentes
O que define o material e a construção perfeita?
A nomenclatura do produto pode combinar várias informações diferentes, e cada parte é importante. A classe identifica a família da liga. A palavra “sem costura” identifica a forma de fabricação. As dimensões do tubo determinam a geometria física. A norma selecionada define requisitos de composição, propriedades mecânicas, fabricação, testes e controle dimensional.
O tipo 304 é um aço inoxidável austenítico
O tipo 304 pertence à família do aço inoxidável austenítico cromo-níquel. É comumente associado a UNS S30400 e EN 1.4301. A liga é conhecida por um equilíbrio útil entre resistência à corrosão e características de fabricação, o que explica por que aparece em equipamentos de processamento geral, sistemas relacionados a alimentos, componentes arquitetônicos, aplicações de água e muitas formas de tubos e tubulações industriais.
A sua composição é particularmente relevante para o comportamento à corrosão. O cromo suporta a formação de uma fina camada de óxido passivo na superfície. O níquel contribui para a estabilidade da estrutura austenítica e suporta a ductilidade e tenacidade do material. Essas características ajudam a explicar por que o 304 pode funcionar bem em uma ampla variedade de ambientes atmosféricos e industriais comuns.
Sem costura significa que não há costura soldada longitudinal
O tubo sem costura é produzido através de um processo no qual a forma tubular é desenvolvida sem criar uma junta soldada longitudinal. Isso o distingue do tubo soldado, onde o material plano ou em tira é formado em um tubo e unido ao longo de uma costura.
A presença ou ausência de costura não deve ser interpretada como uma afirmação universal de que um tubo é automaticamente adequado para cada condição de serviço. Em vez disso, a construção contínua é valiosa quando uma especificação de projeto, projeto de engenharia ou aplicação exige um formato de produto perfeito. A seleção deve permanecer vinculada às condições de pressão, temperatura, compatibilidade de fluidos, dimensões e ao padrão vigente.
A compreensão dessas distinções evita um problema comum de especificação: tratar um tipo de material, um processo de fabricação e um padrão dimensional como se fossem termos intercambiáveis. São características distintas que devem ser consideradas em conjunto.
Por que o cromo e o níquel são importantes?
O desempenho do aço inoxidável começa com a composição da liga. No Tipo 304, o cromo e o níquel são especialmente importantes porque influenciam a resistência à corrosão, a estabilidade de fase, a tenacidade e o comportamento de fabricação.
Cromo e proteção passiva de superfície
O aço inoxidável depende da passivação em vez de um revestimento externo espesso para sua resistência básica à corrosão. O cromo reage com o oxigênio na superfície para formar uma camada de óxido muito fina e aderente. Quando a superfície permanece em condições adequadas, esta camada passiva ajuda a separar o metal subjacente do ambiente circundante.
Passivação não é o mesmo que imunidade. O aço inoxidável ainda pode sofrer corrosão localizada quando exposto a cloretos agressivos, fissuras, contaminação, altas temperaturas ou outras combinações desfavoráveis de química e estresse. A condição da superfície e a qualidade de fabricação permanecem, portanto, importantes.
Estrutura de níquel e austenítica
O níquel é o principal elemento de liga do 304. Ele ajuda a manter a estrutura austenítica que confere ao grau sua ductilidade e tenacidade características. Essas propriedades suportam conformação, dobra, usinagem e muitas operações comuns de fabricação.
Por que a composição é importante durante a análise da aplicação
A seleção de materiais deve conectar a química ao ambiente de serviço real. Um tubo que transporta um fluido aquoso suave a temperatura moderada pode apresentar um problema de corrosão muito diferente de um tubo exposto a soluções concentradas de cloreto, produtos químicos ácidos ou gases oxidantes de temperatura elevada.
- O cromo suporta a camada superficial passiva responsável pela resistência geral à corrosão do aço inoxidável.
- O níquel contribui para a estrutura austenítica estável e suporta ductilidade e tenacidade.
- A liga não é universalmente resistente a todos os ambientes químicos.
- A química e a temperatura reais do serviço devem orientar a seleção final do material.
É por isso que uma designação de material por si só não pode substituir as informações do processo. As equipes de engenharia devem considerar o fluido, a concentração, os contaminantes, a faixa de temperatura, os agentes de limpeza, o tempo de exposição e as condições esperadas da superfície antes de decidir se o Tipo 304 é apropriado.
Como o tubo é fabricado?
A rota de fabricação afeta a geometria, a condição da superfície, a consistência dimensional, a estrutura interna e a forma como o produto acabado responde à fabricação posterior. As informações do produto fornecidas especificam um processo contínuo de laminação a quente para o material discutido aqui.
Conformação sem costura laminada a quente
O trabalho a quente permite que o aço inoxidável seja moldado em um formato tubular enquanto o material está em uma temperatura elevada, adequada para deformação plástica. O processo pode envolver preparação do tarugo, perfuração, alongamento, dimensionamento, tratamento térmico quando necessário, condicionamento de superfície, endireitamento, corte, inspeção e etapas de acabamento final.
Cada etapa pode influenciar o produto final. A geometria do tubo deve permanecer dentro das tolerâncias dimensionais especificadas. A superfície deve ser adequada ao serviço pretendido e ao processo de fabricação. O material também deve atender aos requisitos químicos e mecânicos relevantes da norma do produto selecionado.
Por que o controle de processos é importante
Um tubo sem costura ainda é um produto de engenharia, e não simplesmente uma forma oca de aço. A variação da espessura da parede, a ovalidade, a retilineidade, as imperfeições da superfície, a preparação final e a rastreabilidade podem ser importantes durante a fabricação e instalação.
| Estágio de fabricação | Objetivo principal | Foco potencial na qualidade |
|---|---|---|
| Preparação de boleto | Prepare material adequado para moldagem. | Identidade, química e condição do material. |
| Perfurando e formando | Crie o corpo tubular oco. | Formação da parede, geometria e condição interna. |
| Laminação a quente e dimensionamento | Desenvolva o diâmetro e o perfil de parede necessários. | Precisão dimensional, retidão e consistência. |
| Tratamento térmico | Restaurar ou estabelecer condições metalúrgicas adequadas quando exigido pelas especificações. | Controle de temperatura, uniformidade e conformidade com a norma aplicável. |
| Condicionamento de superfície | Prepare as superfícies externas e internas. | Remoção de incrustações ou defeitos e obtenção do acabamento especificado. |
| Inspeção e acabamento | Prepare o tubo para entrega e instalação. | Dimensões, aparência, identificação e testes necessários. |
O ponto importante é que a qualidade de fabricação é uma sequência e não uma operação isolada. Um tubo acabado que atende aos requisitos dimensionais, mas não possui rastreabilidade adequada do material, ainda pode criar problemas para um projeto industrial controlado.
Quais propriedades mecânicas e físicas são importantes?
O tipo 304 é amplamente selecionado porque fornece um equilíbrio prático de propriedades em vez de se destacar em apenas uma característica. Os engenheiros geralmente consideram a resistência, a ductilidade, a tenacidade, a resistência à corrosão, o comportamento térmico e a resposta de fabricação em conjunto.
Ductilidade e comportamento de formação
A estrutura austenítica proporciona boa ductilidade, que suporta conformação e fabricação. Isto é útil quando seções de tubos precisam ser cortadas, dobradas, preparadas para conexões ou incorporadas em conjuntos de equipamentos. O trabalho a frio pode aumentar a resistência e a dureza, portanto o histórico de fabricação de um determinado componente pode influenciar sua condição final.
Resistência em uma ampla faixa de temperatura
Os aços inoxidáveis austeníticos são reconhecidos pela boa tenacidade, inclusive em baixas temperaturas. Essa característica pode ser útil quando o equipamento sofre mudanças de temperatura ou condições de serviço mais frias. A seleção de alta temperatura, no entanto, requer uma avaliação de engenharia separada porque a exposição a longo prazo introduz questões relacionadas à oxidação, fluência, estabilidade de fase e limites de projeto.
A expansão térmica não deve ser ignorada
O aço inoxidável se expande e contrai com as mudanças de temperatura. Em tubulações longas, sistemas de processo e conjuntos de equipamentos, o movimento térmico pode produzir deslocamento e tensão que precisam ser acomodados por meio do projeto do sistema, suportes, arranjos de expansão e seleção apropriada de componentes.
Também é importante evitar o uso de valores mecânicos genéricos sem verificar a especificação exata. A resistência ao escoamento, a resistência à tração, a dureza, o alongamento, a tensão de projeto e a pressão permitida podem depender do padrão, da forma do produto, da espessura da parede, do tratamento térmico e da temperatura de serviço.
Onde o material resiste bem à corrosão?
O tipo 304 tem um bom desempenho em muitos ambientes atmosféricos e moderadamente corrosivos, o que é um dos motivos pelos quais é tão comum em aplicações industriais em geral. Sua superfície passiva oferece resistência útil à umidade comum, a muitos fluidos de processo comuns e a uma ampla variedade de exposições internas e externas.
Exposição atmosférica
Em ambientes internos comuns e em muitas aplicações externas, a camada passiva rica em cromo fornece proteção contra a corrosão atmosférica geral. Superfícies limpas podem manter sua aparência e função por longos períodos quando o ambiente não é incomumente agressivo.
Serviço relacionado à água
A liga pode ser adequada para aplicações selecionadas de tratamento e manuseio de água. No entanto, a química da água varia amplamente. A concentração de cloreto, a temperatura, o oxigênio dissolvido, os depósitos e as condições das fendas podem alterar significativamente o comportamento da corrosão.
Ambientes de alimentos e processos
O aço inoxidável é amplamente utilizado em equipamentos de alimentos e bebidas porque o material pode fornecer uma superfície limpável e resistente à corrosão. A adequação real depende do processo, regime de limpeza, temperatura, concentração, acabamento superficial e requisitos de higiene.
Onde é necessário cuidado extra
Ambientes com alto teor de cloreto merecem atenção especial. Água do mar, salmoura concentrada, alguns sistemas de água de resfriamento e fluxos de processo ricos em cloreto podem ser mais exigentes. A corrosão localizada, como a corrosão por pites e em frestas, pode tornar-se importante mesmo quando a corrosão geral parece limitada.
Esta distinção é essencial para os compradores porque “resistente à corrosão” não é uma categoria de desempenho absoluta. A resistência à corrosão é sempre relativa a um determinado ambiente, temperatura, condição da superfície, tempo de exposição e estado de fabricação.
Quais indústrias comumente usam este material?
A versatilidade do Tipo 304 vem do seu amplo equilíbrio de propriedades. Ele pode ser usado em indústrias onde resistência moderada à corrosão, superfícies higiênicas, flexibilidade de fabricação e geometria tubular confiável são importantes.
Processamento de alimentos e bebidas
Linhas de processamento, sistemas de transferência, equipamentos para laticínios, equipamentos para fabricação de cerveja e máquinas de engarrafamento podem usar aço inoxidável 304 quando as condições de serviço forem compatíveis com a liga. A facilidade de limpeza e a resistência à exposição normal ao processo são considerações importantes.
Equipamentos farmacêuticos e de processo limpo
Equipamentos farmacêuticos selecionados e sistemas de processo limpo podem usar tubos e tubulações de aço inoxidável porque superfícies lisas e limpáveis são valiosas. A classe exigida, o acabamento, o método de união e o procedimento de higienização devem sempre corresponder à especificação do processo.
Sistemas de tratamento de água
Equipamentos de tratamento de água, sistemas de filtragem, tubulações de água de processo e componentes relacionados podem usar o Tipo 304 quando a química da água for compatível. Os níveis de cloreto e a temperatura devem ser revisados antes de especificar o material.
Processamento químico
O tipo 304 pode ser adequado para muitos meios químicos suaves, mas o “processamento químico” é muito amplo para servir como regra de seleção de material por si só. A concentração química, a temperatura, a velocidade do fluxo, as impurezas e a duração da exposição podem afetar materialmente o comportamento da corrosão.
Equipamentos relacionados a HVAC e refrigeração
A tubulação inoxidável pode aparecer em aplicações selecionadas de trocadores de calor, condensadores, refrigeração e fabricação de equipamentos. Os requisitos de ambiente térmico e pressão devem ser revisados juntamente com os requisitos dimensionais e de união.
Componentes arquitetônicos e fabricados
Corrimãos, corrimãos, estruturas arquitetônicas, suportes de equipamentos, carcaças fabricadas e componentes visíveis de aço inoxidável podem usar o Tipo 304 quando as condições ambientais forem apropriadas. O acabamento superficial pode se tornar tão importante quanto a liga base quando a aparência é um requisito importante do projeto.
| Área de aplicação | Por que o Tipo 304 pode ser adequado | Condição principal para revisão |
|---|---|---|
| Alimentos e bebidas | Resistência à corrosão e superfície inoxidável limpável. | Produtos químicos de limpeza, temperatura, padrão de higiene e acabamento superficial. |
| Equipamento farmacêutico | Flexibilidade de fabricação e adequação para equipamentos de processo laváveis. | Procedimento de saneamento, requisitos de superfície e química do processo. |
| Tratamento de água | Resistência útil em muitos ambientes aquáticos em geral. | Nível de cloreto, depósitos, temperatura e química da água. |
| Processamento químico | Adequado para muitos ambientes químicos suaves. | Composição química exata e temperatura operacional. |
| HVAC e refrigeração | Boas propriedades de fabricação e resistência à corrosão. | Pressão, temperatura, compatibilidade de fluidos e método de união. |
| Fabricação arquitetônica | Aparência inoxidável, resistência à corrosão e conformabilidade. | Exposição externa, especificação de acabamento e ambiente de cloreto. |
Como o diâmetro, a espessura da parede e o comprimento devem ser selecionados?
As dimensões não são detalhes secundários. O diâmetro externo, a espessura da parede e o comprimento definem como um tubo se integra a acessórios, equipamentos, suportes, cálculos de pressão, operações de fabricação e instalação no local.
Diâmetro externo
O diâmetro externo afeta a compatibilidade da conexão, a geometria do fluxo, o espaçamento do suporte, as interfaces do equipamento e as dimensões gerais do sistema. Os compradores devem distinguir entre diâmetro externo, tamanho nominal do tubo e diâmetro interno porque esses termos descrevem diferentes aspectos do produto.
Espessura da parede
A espessura da parede influencia a capacidade de pressão, tolerância à corrosão, rigidez, peso, comportamento de fabricação e área de fluxo interno disponível. Uma parede mais espessa não é automaticamente a escolha correta. A especificação deve estar vinculada à pressão de projeto, temperatura, requisitos de código, restrições de fabricação e vida útil esperada.
Comprimento
As informações do produto fornecidas listam comprimentos padrão de 3.000 mm a 10.000 mm. Arranjos cortados no comprimento também podem ser considerados quando o projeto exigir dimensões específicas. A seleção do comprimento afeta o transporte, o manuseio, a contagem de juntas, o planejamento de fabricação e a sequência de instalação.
| Dimensão | Gama de produtos atual | Consideração de seleção |
|---|---|---|
| Diâmetro externo | 6 mm a 89 mm | Confirme a compatibilidade da conexão, os requisitos de fluxo, a conexão do equipamento e a geometria da instalação. |
| Espessura da parede | 3 mm a 30 mm | Combine os requisitos de pressão, temperatura, estrutura, corrosão e fabricação. |
| Comprimento padrão | 3.000 mm a 10.000 mm | Considere o layout da junta, manuseio, transporte, requisitos de corte e instalação no local. |
| Preparação final | As extremidades chanfradas podem ser organizadas de acordo com os requisitos do projeto. | Confirme o método de soldagem, o projeto de conexão e a geometria de preparação necessária. |
| Tratamento de superfície | Tratamentos específicos podem ser organizados de acordo com os requisitos do projeto. | Combine o acabamento com os requisitos de serviço, fabricação, aparência e limpeza. |
Para um projeto industrial, o ideal é que as dimensões sejam confirmadas a partir da especificação completa da tubulação, e não apenas do título do produto. Um material tecnicamente correto com espessura de parede ou dimensão de conexão errada ainda pode criar problemas de fabricação posteriores.
O que os fabricantes devem saber sobre corte e soldagem?
Uma das principais vantagens práticas do Tipo 304 é a sua adequação para processos de fabricação comuns. No entanto, a fabricação de aço inoxidável requer disciplina porque a contaminação, a entrada excessiva de calor, a má preparação da junta e práticas pós-soldagem inadequadas podem reduzir o desempenho de corrosão ou criar problemas dimensionais.
Corte
Os métodos de corte devem deixar uma borda adequada para a próxima etapa de fabricação. O corte térmico pode criar regiões afetadas pelo calor ou camadas de óxido que podem precisar ser removidas dependendo da aplicação. O corte mecânico pode fornecer uma condição de aresta diferente e pode ser preferido onde a entrada de calor deve ser minimizada.
Dobrando e formando
O aço inoxidável austenítico tem boa ductilidade, mas pode endurecer durante a conformação a frio. A condição da ferramenta e a sequência de conformação devem, portanto, ser consideradas, particularmente quando for necessária deformação substancial.
Soldagem
O tipo 304 geralmente possui boas características de soldagem e é compatível com muitos processos comuns de soldagem de aço inoxidável. A preparação da junta, a blindagem, a limpeza, a entrada de calor, a temperatura entre passes e a seleção do enchimento devem ser controladas de acordo com o procedimento de soldagem.
Condição da superfície pós-soldagem
A coloração térmica e a contaminação da superfície ao redor de uma solda podem afetar o comportamento da corrosão se não forem tratadas adequadamente. Para aplicações críticas ou sensíveis à aparência, procedimentos de limpeza e passivação podem ser especificados após a soldagem.
- Mantenha a contaminação por aço carbono longe das superfícies de fabricação de aço inoxidável, sempre que for prático.
- Use ferramentas e consumíveis adequados para o trabalho em aço inoxidável que está sendo executado.
- Controle a entrada de calor e as condições de soldagem de acordo com o procedimento aprovado.
- Remova a oxidação ou contaminação relacionada à solda quando exigido pelas especificações de serviço.
- Confirme a estabilidade dimensional após conformação, corte e soldagem.
A montagem final fabricada pode ter um desempenho diferente do tubo original se a fabricação introduzir contaminação, trabalho a frio severo, práticas de soldagem inadequadas ou mau tratamento de superfície. Uma boa seleção de materiais deve, portanto, ser seguida de um bom controle de fabricação.
Como os padrões afetam a seleção de tubos?
Os padrões para tubos de aço inoxidável são importantes porque definem a estrutura técnica sob a qual o produto é fabricado, testado, dimensionado e aceito. A mesma designação de classe pode aparecer em diversas normas de produtos diferentes, mas os requisitos exatos não são necessariamente idênticos.
ASTM A312 e especificações relacionadas
ASTM A312 é amplamente associada a tubos de aço inoxidável austenítico sem costura, soldados e fortemente trabalhados a frio, destinados a altas temperaturas e serviços corrosivos em geral. Quando esta norma for exigida, o comprador deverá especificar o grau, a forma do produto, as dimensões, o tratamento térmico, os testes e os requisitos de inspeção que se aplicam ao projeto.
Padrões dimensionais
Um padrão dimensional como ASME B36.19M pode definir dimensões nominais de tubos e designações de parede usadas em sistemas de tubulação de aço inoxidável. Isso ajuda a estabelecer compatibilidade entre tubos, conexões, válvulas, flanges e outros componentes.
Não misture padrões casualmente
Um erro frequente de especificação é listar um tipo de material, mas omitir o padrão do produto. Outra é combinar a terminologia dimensional de uma norma com os requisitos de material de outra sem verificar a compatibilidade. Os documentos de aquisição devem indicar claramente o material aplicável, a rota de fabricação, o padrão dimensional, os requisitos de teste, a condição da superfície e os requisitos de documentação.
- Grau de material:Confirme a designação exata da liga, como Tipo 304 ou equivalente especificado.
- Formulário do produto:Indique se é necessário sem costura, soldado, estirado a frio ou outra forma.
- Padrão dimensional:Defina o diâmetro externo, espessura da parede, tabela ou sistema dimensional aplicável.
- Comprimento:Especifique comprimentos padrão ou requisitos de corte sob medida.
- Teste e documentação:Identifique os certificados, inspeções e testes exigidos pelo projeto.
Como o Tipo 304 se compara ao 304L, 316L e 310S?
As classes de aço inoxidável relacionadas podem parecer semelhantes em uma lista de produtos, ao mesmo tempo que atendem a diferentes propósitos de engenharia. Compará-los pela lógica da aplicação é mais útil do que assumir que uma nota é simplesmente uma versão mais forte de outra.
| Nota | Característica geral | Foco de seleção típico | Distinção importante |
|---|---|---|---|
| 304 | Resistência à corrosão, ductilidade, tenacidade e desempenho de fabricação equilibrados. | Ambientes industriais e comerciais em geral. | Amplamente aplicável, mas não é a melhor opção para todas as condições de cloreto ou alta temperatura. |
| 304L | Versão de baixo carbono do 304. | Aplicações onde a soldagem e o risco reduzido de sensibilização são importantes. | O menor teor de carbono é uma distinção fundamental do padrão 304. |
| 316L | Aço inoxidável austenítico ligado ao molibdênio com maior resistência a muitos ambientes relacionados ao cloreto. | Serviços mais exigentes de cloreto e produtos químicos. | O molibdênio altera seu perfil de resistência à corrosão. |
| 310S | Classe com alto teor de cromo e níquel desenvolvida para serviços em temperaturas elevadas. | Equipamentos resistentes ao calor e ambientes de alta temperatura. | Sua composição e foco de serviço diferem substancialmente do 304 de uso geral. |
304 versus 304L
A principal distinção é o conteúdo de carbono. Baixo teor de carbono pode ser vantajoso após a soldagem porque reduz o potencial de precipitação de carboneto de cromo sob certas condições de exposição térmica. Quando uma fabricação soldada exigir o 304L, substituí-lo pelo padrão 304 não deve ser tratado como um equivalente automático sem verificar a especificação.
304 versus 316L
A adição de molibdênio confere ao 316L um perfil diferente de resistência à corrosão, especialmente em ambientes contendo cloreto. Isso não significa que o 316L seja universalmente superior; a escolha do material permanece dependente da química do processo, temperatura, fabricação e requisitos de especificação.
304 versus 310S
O 310S foi projetado em torno de uma composição significativamente diferente e uma ênfase mais forte na resistência à oxidação em altas temperaturas e no serviço em temperaturas elevadas. Um projeto que exija aço inoxidável resistente ao calor não deve, portanto, presumir que as características de uso geral do 304 sejam suficientes.
A seleção da classe é mais eficaz quando começa com o modo de falha real que deve ser evitado: corrosão geral, corrosão por corrosão, sensibilização, oxidação, perda de resistência mecânica à temperatura, instabilidade dimensional ou algum outro problema definido.
O que os compradores e engenheiros devem verificar antes do uso?
A seleção do produto deve continuar além do nome inicial do material. Antes de um tubo entrar em fabricação ou serviço, sua documentação, dimensões, condição de superfície, identificação e aplicação pretendida devem ser consistentes com os requisitos do projeto.
Identificação de materiais
Confirme a designação da classe e as informações de rastreabilidade em relação às especificações de compra e à documentação do material. Os requisitos exatos de documentação dependem do projeto e da norma aplicável.
Verificação dimensional
Verifique o diâmetro externo, a espessura da parede, o comprimento, a retilineidade e a condição final em relação aos requisitos especificados. As tolerâncias dimensionais devem ser avaliadas de acordo com o padrão vigente e não com uma expectativa genérica.
Condição da superfície
Examine o tubo em busca de defeitos visíveis, incrustações excessivas, contaminação, amassados, arranhões ou outras condições que possam interferir na fabricação ou serviço. O acabamento superficial necessário depende da aplicação.
Compatibilidade de aplicativos
Confirme se o grau selecionado é compatível com o fluido, temperatura, pressão, química de limpeza, atmosfera e mecanismos de corrosão esperados. Um tubo pode ser fabricado corretamente e ainda assim ser inadequado para um ambiente específico.
| Verifique o item | O que verificar | Por que isso importa |
|---|---|---|
| Nota | Designação correta do material e rastreabilidade. | Evita a substituição acidental de uma liga diferente. |
| Dimensões | Diâmetro externo, espessura da parede, comprimento e tolerâncias. | Garante compatibilidade com acessórios, equipamentos e cálculos de projeto. |
| Formulário de fabricação | Construção perfeita e rota de produção especificada. | Confirma a conformidade com os requisitos do produto. |
| Superfície | Acabamento, limpeza, defeitos visíveis e condição após a produção. | Oferece suporte à qualidade de fabricação e ao desempenho do serviço. |
| Aplicativo | Química de fluidos, temperatura, pressão e condições de exposição. | Determina se o material é realmente adequado para o serviço. |
| Documentação | Inspeção necessária e registros de materiais. | Suporta rastreabilidade de projetos e controle de qualidade. |
Uma sequência de seleção prática
- Comece com as condições de serviço.Defina fluido, temperatura, pressão, exposição e ambiente de limpeza.
- Escolha a família de materiais.Decida se o Tipo 304 e seus graus relacionados atendem aos requisitos de corrosão e temperatura.
- Escolha o formulário do produto.Determine se uma construção contínua é necessária.
- Defina dimensões.Estabeleça o diâmetro, a espessura da parede, o comprimento e a preparação final.
- Confirme as necessidades de fabricação.Verifique os requisitos de corte, dobra, soldagem, tratamento de superfície e inspeção.
- Verifique a documentação.Combine certificados e registros de inspeção com as especificações de compra.
Este processo reduz o risco de tratar uma classe familiar como uma solução universal. O tipo 304 é versátil, mas sua vantagem mais forte é o equilíbrio, não a resistência ilimitada. Uma boa seleção depende da adequação desse equilíbrio às condições reais de serviço.
Perguntas frequentes
O que significa a designação “304”?
Ele identifica um tipo de aço inoxidável austenítico de cromo-níquel comumente associado com UNS S30400 e EN 1.4301. A designação descreve a família da liga, enquanto o padrão do produto e a forma de fabricação fornecem informações adicionais.
Qual é a principal diferença entre tubo sem costura e soldado?
O tubo sem costura é formado sem costura soldada longitudinal. O tubo soldado é produzido formando o material e unindo-o ao longo de uma costura. A forma apropriada do produto depende da especificação, condições de serviço, dimensões e requisitos de engenharia.
O Tipo 304 é adequado para todas as aplicações de processamento químico?
Não. O processamento químico abrange uma ampla gama de fluidos e condições operacionais. Concentração, temperatura, contaminantes, condições de fluxo e tempo de exposição devem ser avaliados antes de selecionar a liga.
Este material pode ser usado em ambientes marinhos?
Aplicações marítimas e costeiras selecionadas podem usar o Tipo 304 quando as condições ambientais são suficientemente amenas. A exposição severa ao cloreto, o contato com a água do mar ou depósitos persistentes de sal podem tornar um grau contendo molibdênio, como 316 ou 316L, mais apropriado.
Por que 304L pode ser selecionado em vez de 304?
304L tem menor teor de carbono. Isto pode reduzir o risco de sensibilização sob condições adequadas de soldagem e exposição térmica, tornando-o útil para certas fabricações soldadas onde o grau de baixo carbono é especificado.
O 304 é uma boa escolha para serviços em baixas temperaturas?
Os aços inoxidáveis austeníticos geralmente retêm boa tenacidade em baixas temperaturas, o que é um dos motivos pelos quais aparecem em aplicações criogênicas e de baixa temperatura. A pressão exata, temperatura, código e especificação do produto ainda devem ser avaliados para o serviço pretendido.
Quais dimensões estão disponíveis na linha de produtos fornecida?
As informações do produto fornecidas listam diâmetros externos de 6 mm a 89 mm, espessuras de parede de 3 mm a 30 mm e comprimentos padrão de 3.000 mm a 10.000 mm. Requisitos de corte no comprimento, extremidades chanfradas e tratamentos de superfície específicos podem ser organizados de acordo com as necessidades do projeto.
Por que a espessura da parede é importante?
A espessura da parede afeta a capacidade de pressão, rigidez, tolerância à corrosão, comportamento de fabricação e área de fluxo interno. Deve ser selecionado utilizando o método de projeto aplicável e as especificações do projeto, em vez de assumir que a opção mais espessa disponível é sempre apropriada.
Um produto sem costura sempre apresenta melhor resistência à corrosão?
Não necessariamente. A resistência à corrosão está principalmente relacionada à química da liga, condição da superfície, ambiente, histórico de fabricação e outros fatores. A construção perfeita descreve a forma do produto e por si só não torna uma liga universalmente mais resistente à corrosão.
Quais considerações de superfície são importantes após a soldagem?
A soldagem pode produzir coloração térmica e contaminação da superfície. Dependendo da aplicação, pode ser necessária limpeza, descalcificação ou passivação para restaurar uma condição de superfície adequada e manter o desempenho contra corrosão.
O tubo pode ser cortado em um comprimento especificado?
Os requisitos de corte no comprimento podem ser organizados de acordo com as informações fornecidas do produto. O comprimento necessário deve ser confirmado juntamente com a preparação final e as tolerâncias dimensionais antes da produção.
Os compradores devem especificar apenas o tipo ao solicitar tubos de aço inoxidável?
Uma especificação completa normalmente inclui a classe, forma do produto, padrão aplicável, dimensões, comprimento, condição da superfície, preparação final, testes, inspeção e requisitos de documentação. Fornecer apenas a nota pode deixar indefinidos requisitos técnicos importantes.
O que torna o material uma escolha prática de uso geral?
O apelo do Type 304 vem do seu equilíbrio. Não foi selecionado porque é o aço inoxidável mais forte, a liga mais resistente em todos os ambientes de cloreto ou o melhor material para cada faixa de temperatura. Ele foi selecionado porque muitos sistemas industriais precisam de um material que combine resistência útil à corrosão, boa tenacidade, características de fabricação confiáveis e ampla flexibilidade de aplicação.
A construção perfeita acrescenta outra dimensão à especificação. Quando um projeto requer uma forma de tubo sem costura, a rota de fabricação torna-se parte da necessidade de material. O resultado é um produto tubular sem costura longitudinal soldada, com dimensões e condições de superfície selecionadas de acordo com os requisitos de fabricação e instalação pretendidos.
As boas práticas de engenharia baseiam-se, portanto, em combinar primeiro o material com o ambiente de serviço e depois com o formato do produto. A química dos fluidos, a temperatura, a pressão, as dimensões, os requisitos de união, os padrões aplicáveis e as necessidades de inspeção devem ser todos definidos antes da seleção final.
Para compradores industriais que avaliamTubo sem costura de aço inoxidável 304, a linha fornecida inclui diâmetros externos de 6 mm a 89 mm, espessuras de parede de 3 mm a 30 mm e comprimentos padrão de 3.000 mm a 10.000 mm, com opções de corte no comprimento, extremidade chanfrada e tratamento de superfície especificado disponíveis de acordo com os requisitos do projeto.
Como a especificação pode ser mais clara?
Uma especificação técnica forte deve tornar o produto pretendido identificável sem forçar o fornecedor ou fabricante a fazer suposições. Os documentos mais úteis conectam a aplicação aos requisitos exatos de material e produto.
- Indique o grau exato do aço inoxidável e qualquer designação equivalente aceita.
- Especifique a construção contínua onde a forma do produto for necessária.
- Defina a ASTM, ASME, EN ou outra norma aplicável.
- Fornece diâmetro externo, espessura da parede, comprimento, tolerâncias e preparação final.
- Identifique o tratamento de superfície, acabamento, testes, inspeção e documentação de material necessários.
- Descreva o ambiente real do processo para que a compatibilidade da liga possa ser avaliada.
Este nível de detalhe é particularmente útil para compras internacionais porque a terminologia dos materiais pode variar entre regiões. Designações e padrões claros de classe reduzem a ambiguidade e facilitam a revisão técnica antes do início da fabricação.
Tubo sem costura de aço inoxidável 304em última análise, deve ser avaliado como parte de um sistema de engenharia completo. A classe correta, a forma perfeita, as dimensões, os controles de fabricação e as condições de serviço precisam estar de acordo entre si. Quando isso acontece, o Tipo 304 pode fornecer uma solução confiável e versátil para muitas aplicações industriais e comerciais em geral.
Precisa de uma especificação clara para o seu projeto de tubulação de aço inoxidável?
Forneça a classe, o diâmetro, a espessura da parede, o comprimento, a forma de fabricação, a condição da superfície, a preparação final e o ambiente de serviço necessários para que a configuração apropriada possa ser analisada de acordo com os requisitos do seu projeto.
Contate-nosA seleção final do material deve ser confirmada em relação ao padrão de engenharia aplicável e às condições de serviço.
